История версий

Версия 3 - Конспект

  1. Создание Спецификации:

    1. Да - отдельным файлом

    2. Нет

    3. На поле чертежа

  2. Добавление Код-СБ в Обозначение:

    1. 3Д-модели

    2. Чертежа

  3. Внутренние улучшения (внешне малозаметные :)

    1. Изменен алгоритм определения HardwareID - на более устойчивый к изменениям "железа" пользователя

    2. Поле ввода - Наименования - обновлен компонент - Авто-дополнение текста в:

      1. Карточке компонента в командной строке

      2. Свойстве главной сборки

  4. Добавлена привязка чертежей и спецификаций к 3Д модели

  5. Обновлена справка - добавлены описания

    1. Ключей

    2. Горячих клавиш

Версия 2.7 - Комфортно

  1. В командной строке:

    1. Сворачивание текста

      1. Для подсборок – как в дереве проектирования

      2. Для блоков – размещенным в произвольном месте

    2. Выбор темы (светлая или темная)

    3. Подсветка синтаксиса – выделение цветом:
      Обозначений и ключей: количество, чертеж и шаблон

  2. Верхняя строка меню

    1. Файл        -> Создать, Сохранить/Открыть/Недавние - текстовый файл командной строки

    2. Справка  -> Видео – существенно расширилось

  3. В окне – Авто – Обозначения появилась возможность, не выходя из редактирования шаблона удалять существующие обозначения в командной строке

Версия 2.6 - Авто - Обозначения

  1. Панель статистики – Анализ компонентов в командной строке

    1. Определяется количество уровней – по этим данным строится шаблон (см. ниже).

    2. Максимальное количество ДСЕ на каждом уровне – наглядно показывает допустимое использование цифр в обозначение.

    3. Определяется количество ДСЕ – с и без обозначения (ДСЕ с обозначением – не участвуют).

  2. Определение шаблона – при необходимости меняем параметры:

    1. Общая часть обозначения, до и после счетчика.

    2. Текст до – обычно используется как разделитель рядов.

    3. Счетчик начинать с – с какого числа начинать отсчет и желаемое количество цифр, т. е. то в каком виде будет представлено в обозначении: 1 цифра пишем 0, если 2 цифры пишем 00.

    4. Шаг – указываем шаг приращение к следующему числу.

  3. Обозначение главной сборки – формируется на лету, т. е. при изменении определение шаблона, что наглядно показывает нам окончательный вид Обозначения.

  4. Примечание

    1. В анализе и дальнейшем присвоении – участвуют компоненты, описанные в командной строке – БЕЗ ОБОЗНАЧЕНИЯ.

    2. Если у подсборки есть обозначение, то и все входящие в нее ДСЕ, также считаются имеющими обозначение и в расчете не участвуют.

Окно

Шаблона

Обозначения

Работа по присвоению Обозначения в действии

- слева (в командной строке) компоненты с Обозначениями

- справа (Окно Шаблона) с заполненными параметрами

Версия 2.5 - Нумерация с пробегом

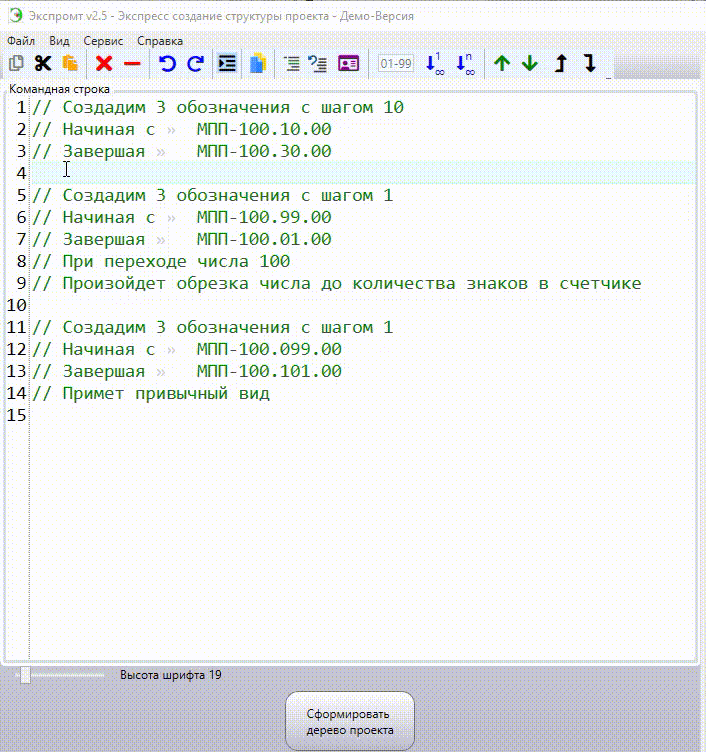

    1. Мастер создания обозначений - с автоматической нумерацией
    2. Изменение нумерации:
         a. - начиная с 1
         b. - начиная с текущего значения
    3. Перемещение текста:
         a. - вверх
         b. - вниз
         c. - в конец документа

         d. - в начало документа​

​Удобное редактирование параметров компонента в командной строке

Через специальное окно - карточка компонента, позволяющая выбирать
свойства чертежа и шаблона

Также появилась возможность непрерывного ввода компонентов с автоматической нумерацией обозначения детали

Т.е. вводим только наименование, а программа сама сгенерирует обозначение

​​

Доработаны

  1. Ввод общих свойств (Фамилии) через выбор значений

  2. Автодополнение текста в поле ввода Наименования главной сборки

Версия 2.4 - "Строгие" свойства

Версия 2.3 - Шаблоны

  1. ​Применение шаблонов для – сборок, деталей и чертежей (отдельно для сборок и деталей)

    1. Ключ в командной строке - для 3Д-моделей /ш-1 ; для чертежей /ч-1 А3

    2. Общая настройка для всех явно не указанных компонентов

      1. Сборки – 3Д-Модель и Чертеж

      2. Детали – 3Д-Модель и Чертеж

  2. Папка – Шаблоны – рядом с программой, в которую вложены следующие папки:

    1. Детали                       (расширение файлов *.m3t)

    2. Сборки                       (расширение файлов *.a3t)

    3. Чертежи-Детали       (расширение файлов *.cdt)

    4. Чертежи-Сборки       (расширение файлов *.cdt)

  3. Заполнение общих свойств (Фамилии и организация) для – сборок, деталей и чертежей

Версия 2.2 - Создание чертежей

  1. Создание Чертежа ассоциированного с 3Д моделью с тем же именем и расположением

  2. В панель статистики добавлено поле расчета количества чертежей

  3. Возможность отказа от создания чертежа – по ключу –  /БЧ  - имеет первостепенное значение, перед другими ключами

  4. Указания по созданию чертежа - по ключу – например – /Ч А2 х 2

    1. У главной сборки

    2. У компонентов в командной строке

    3. Для всех явно не указанных компонентов

  5. Варианты ключей​







  6. Расшифровка ключа создания чертежа /ч а2 х 2


Версия 2.1 - Автодополнение текста

  1. Автодополнение текста при вводе текста в командной строке

    1. Активация по Ctrl + Пробел (или в контекстном меню) - Появится список выбор терминов

    2. При наборе текста подбирается значение из списка (поиск даже в середине термина)

    3. Подтверждение выбора - Enter либо Tab

    4. Список выбора - из 570 терминов, которые считываются из файла Экспромт-Глоссарий.txt

    5. Возможность добавлять свои слова/термины/фразы (файл то, обычный – текстовый)

    6. В список выбора (первым элементом) добавляется обозначение главной сборки​

  2. Масштабирование текста в командной строке

    1. Колесо мыши + Ctrl

    2. Слайдер / бегунок​

  3. Команды для редактирования текста в командной строке

    1. ​​Добавлены

      1. Дублировать выделенные строки -                       Ctrl + D

      2. Закомментировать выделенные строки -             Ctrl + K

      3. Раскомментировать выделенные строки -           Ctrl + U

    2. Изменена горячая клавиша

      1. Ctrl + L - Удалить выделенные строки (ранее было Ctrl + D )​

  4. Проверка уникальности Обозначения – само значение НИКАК не изменяется

    1. При совпадениях и не пустого значения

    2. Закрашивается в розовый цвет поле - Обозначение - в дереве построения

  5. Статистика главной сборки

    1. Общее количество компонентов

    2. Количество компонентов на первом уровне

    3. Максимальные уровни вложенности
      Для каждого из следующий типов:
         Сборки
               Детали
         Всех компонентов

Версия 2.0 - Правила для создания и
наименования папок/файлов

  1. Правила для создания и наименования папок/файлов

    1. Создание папок - для подсборок:

      1. Все подсборки в одной папке главной сборки

      2. Каждая подсборка в отдельной папке

    2. Наименование для папок и для файлов:

      1. Обозначение

      2. Наименование

      3. Обозначение + Наименование

    3. Добавлено Окно настроек - Для управления созданием и наименованием

  2. Внешний вид

    1. Командная строка

      1. Добавлена панель с поиском и заменой текста в командной строке

      2. Добавлена панель с командами для работы с текстом
        - Копировать, Вырезать, Вставить, Удалить, Удалить строку, Отменить, Вернуть, Показать отступы

      3. Команды доступны также из контекстного меню
        - Правая клавиша мыши

      4. Возможность скрывать панели с подсказками:

        1. Панель управляющие символы

        2. Панель горячие клавиши

        3. Панель поиска и замены

    2. ​Дерево построения - Представляет собой иерархическую таблицу с колонками:

      1. Обозначение

      2. Наименование

      3. Количество

      4. Полный путь файла

    3. Возможность двигать/менять ширину - командной строки и дерева построения

  3. Автоматическое сохранение настроек:

    1. Размеры и расположения окна приложения

    2. Видимость панелей с подсказками

    3. Настройки создания папок и наименование папок/файлов

  4. При совпадениях имен папок/файлов изменено поведение программы

    1. Ранее (версия 1.1) появлялось окно с запросом о дальнейшем поведении программы

    2. Сейчас при нахождении совпадениях в именах папок/файлов

      1. Автоматически меняется имя папки/файла для второго и последующих совпадений

      2. Закрашивается в желтый цвет ячейка -Полный путь файла- в дереве построения

  5. Лицензирование программы

    1. Демо-Версия - при отсутствии файла лицензии – отключается возможность создания проекта в среде Компас-3Д

    2. Пробная версия - наличие файла лицензии - с ограничением по времени использования и привязанной к компьютеру пользователя

    3. Рабочая версия - наличие файла лицензии - бессрочной и привязанной к компьютеру пользователя

  6. Документация по программе – окно - Справка

    1. История изменений.pdf

    2. Как получить лицензию.pdf

Окно настроек

Главное окно программы

Версия 1.1 - Обозначения и Количества
